Геологоразведочные установки

Установка для механизированной обработки геологоразведочных и технологических проб (УОМП)

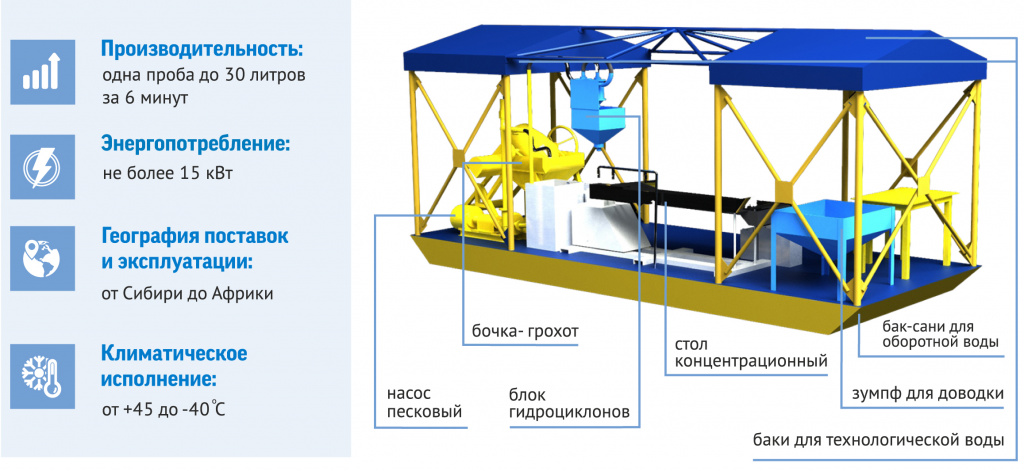

Технические характеристики УОМП

Установка для механизированной обработки геологоразведочных и технологических проб (УОМП) позволяет эффективно обрабатывать пробы песков любой степени промывистости (глинистости) с большой массовой долей мелкого золота за счет применения специального грохота-дезинтегратора и развитой технологии обогащения с использованием концентрационного стола и центробежного концентратора. Она представляет собой комплект технологически связанного классифицирующего и обогатительного оборудования, установленного на платформе-санях или в закрытом помещении, способного передвигаться по полигону с помощью механической тяги.

В состав установки входят:

  • узел дезинтеграции и классификации песков в бочке-грохоте;
  • узел классификации подрешетной фракции бочки-грохота в гидроциклонах;
  • узел обогащения песков и слива гидроциклонов.

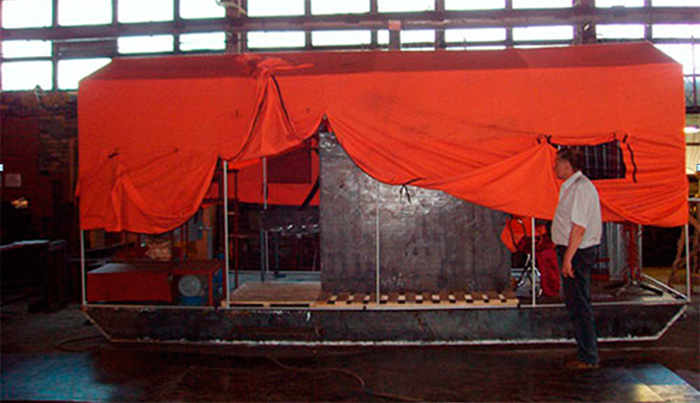

Общий вид УОМП с тентовым покрытием

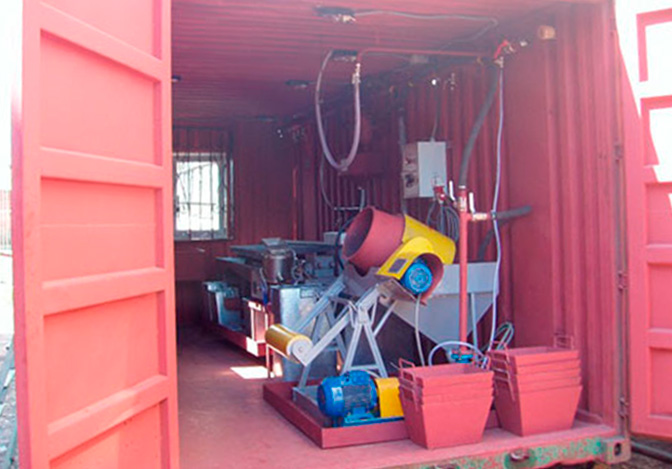

Общий вид установки УОМП в контейнере

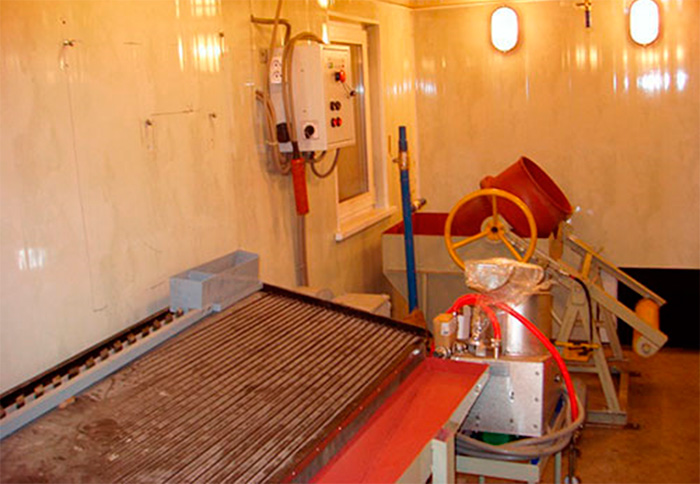

Общий вид УОМП в теплом вагончике

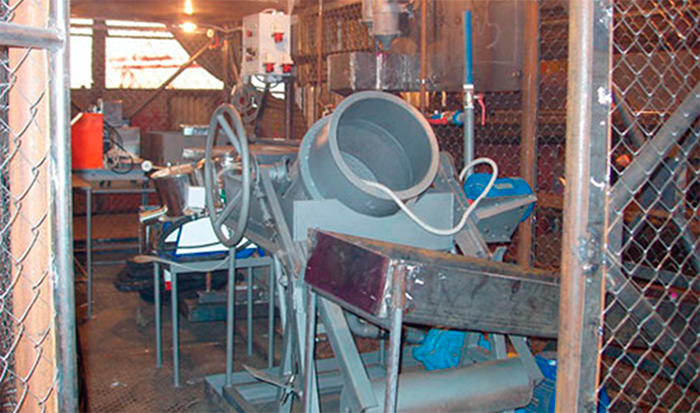

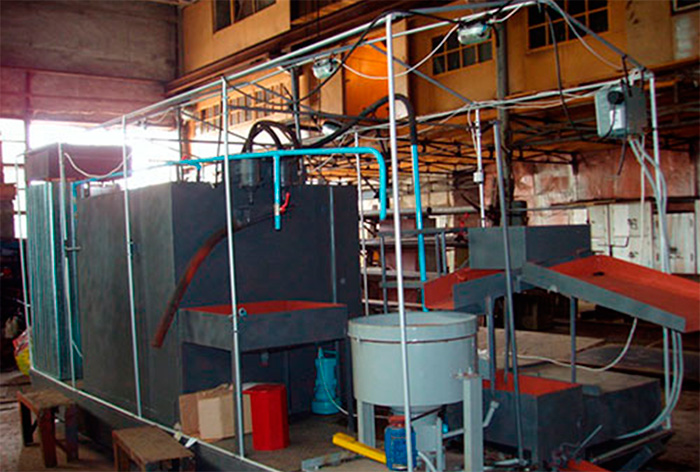

Общий вид УОМП с сетчатым покрытием

Установка для обработки геологоразведочных проб (УОРП)

Установка для обработки геологоразведочных проб (УОРП) предназначена для обработки хорошо- и среднепромывистых песков с использованием специального шлюза, концентратора разведочного КР-400 или концентрационного стола. В конструкции установки предусмотрена отчистка технологической воды от механических примесей и ее повторное использование в технологическом цикле.


Общий вид УОРП с тентовым покрытием

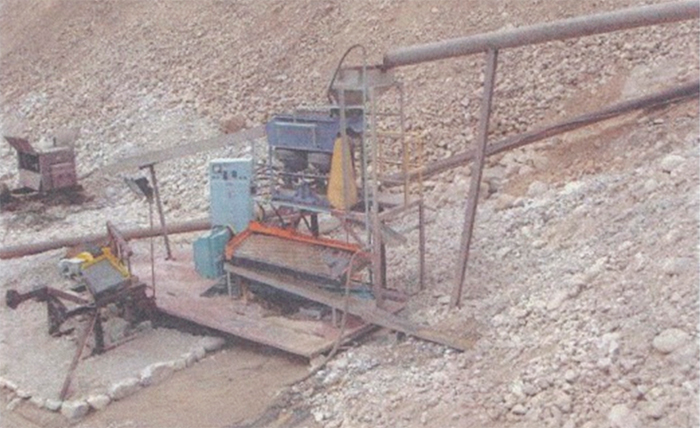

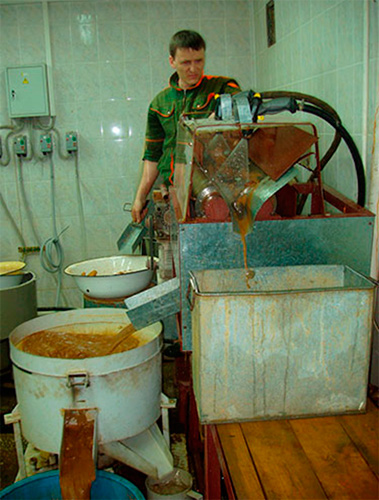

Общий вид УОРП в работе на предприятии


Узел обогащения (концентратор разведочный КР-400) в составе УОРП

Установки производительностью от 0,5 до 5,0 м³/ч для обработки валовых геологоразведочных и большеобъемных технологических проб

Установки производительностью от 0,5 до 5,0 м³/ч для обработки валовых геологоразведочных и большеобъемных технологических проб с непрерывным выводом продуктов обогащения (УОБП-0,5; УОБП-2; УОБП-5). Установки моделируют отсадочную технологию обогащения и позволяют извлекать как самородки и крупное золото, так и мелкое (мельче 0,25 мм). Также применяются в качестве шлиходоводочных установок для обработки гравиоконцентратов.

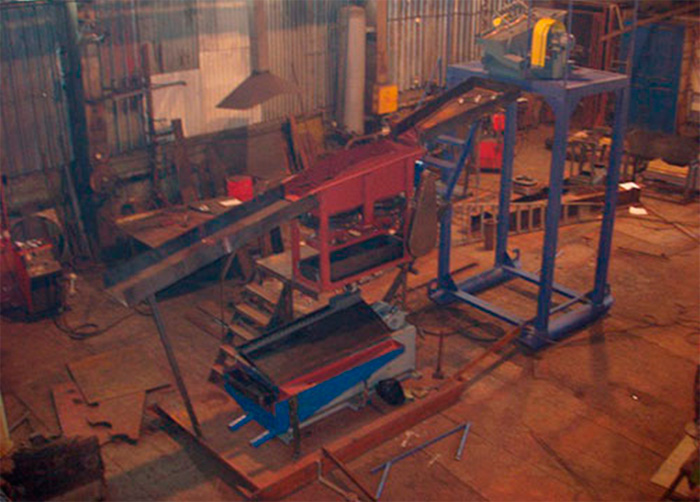

Общий вид установки УОБП для обогащения песков крупностью мельче 300 мм


Общий вид установки УОБП для обогащения песков крупностью мельче 20 мм

Обогатительные установки производительностью от 1,0 до 10 м³/ч

Обогатительные установки производительностью от 1,0 до 10 м³/ч (ОУ-1, ОУ-10) предназначены для эффективного извлечения мелкого (мельче 0,25 мм) и особо мелкого (мельче 0,1–0,05 мм) золота и других драгметаллов, а также драгкамней как из золотосодержащих руд и песков, так и других видов сырья (алмазосодержащие пески, техногенные образования и др.). Технологическая схема установок предусматривает предварительное грохочение материала, две стадии гидроциклонирования и обогащение песков на центробежном концентраторе и концентрационном столе.

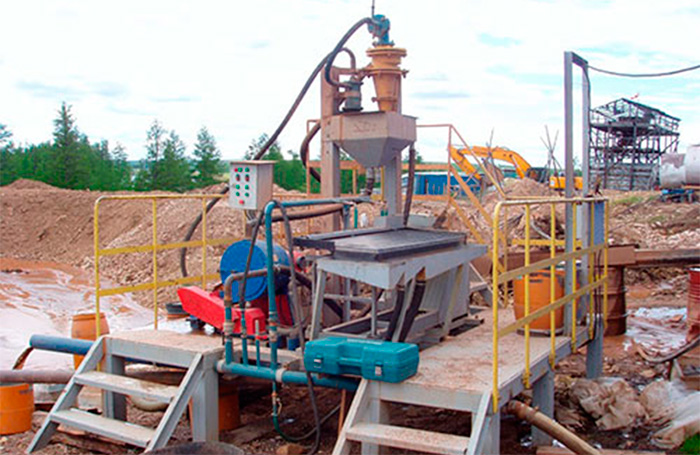

Общий вид установки ОУ-1 на предприятии

Установки для обработки валунистых песков производительностью от 1,0 до 5,0 м³/ч

Установки для обработки валунистых песков производительностью от 1,0 до 5,0 м³/ч (УВП-1, УВП-2, УВП-5) позволяют перерабатывать материал с максимальной крупностью до 300 мм без его предварительного грохочения. Основным узлом установок является новый аппарат — валковый дезинтегратор-классификатор (ВДК), который обеспечивает эффективную дезинтеграцию и классификацию песков и позволяет получить подрешетную фракцию в диапазоне крупности от 2 до 50 мм с последующим её обогащением на соответствующих обогатительных аппаратах, обеспечивающих эффективное извлечение золота всех классов крупности, включая самородки и мелкое золото крупностью мельче 0,25–0,1 мм.


Установка УВП-1

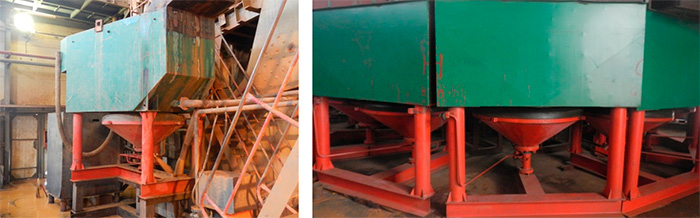

Отсадочные машины, в т. ч. высокопроизводительные до 400 т/ч

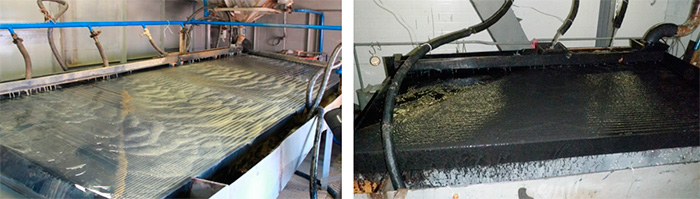

Концентрационные столы различной производительности
