Оборудование для доводки гравиоконцентратов

Шлиходоводочные установки (ШДУ)

Для переработки гравиоконцентратов, получаемых на обогатительных установках, промприборах, разработаны специальные шлиходоводочные установки (ШДУ) производительностью 1, 2 и 5 т/ч (ШДУ-1, ШДУ-2, ШДУ-5).

Установки ШДУ на месте около промприбора или стационарно в помещении перерабатывают получаемый после промывки песков концентрат и максимально извлекают из него золото. Конечный продукт переработки на ШДУ готов к сдаче на аффинажный завод или для плавки в слитки. Кроме этого, они могут использоваться и для обработки большеобъемных валовых проб песков при проведении геологоразведочных работ и технологических опробований.

С учетом вещественного состава обогащаемого сырья ШДУ комплектуются отсадочной машиной, концентрационным столом, центробежным концентратором, магнитными сепараторами, виброгрохотом, дробилкой,мельницей, механизмом подъема концентрата и другим оборудованием. ШДУ позволяют повысить извлечение золота на 15-30% при доводке концентратов с золотом средней крупности и являются незаменимыми аппаратами в случае преобладания в гравиоконцентрате мелкого золота крупностью мельче 0,25-0,1 мм. Затраты, связанные с приобретением ШДУ, окупаются за 1-2 месяца.

Оборудование для обработки геологических и технологических проб

Уровень извлечения золота из гравиоконцентратов на ШДУ:

Крупность, мм +0,5 −0,5+0,25 −0,25+0,10 −0,10
Извлечение золота, % 100 98–99 95–98 85–95

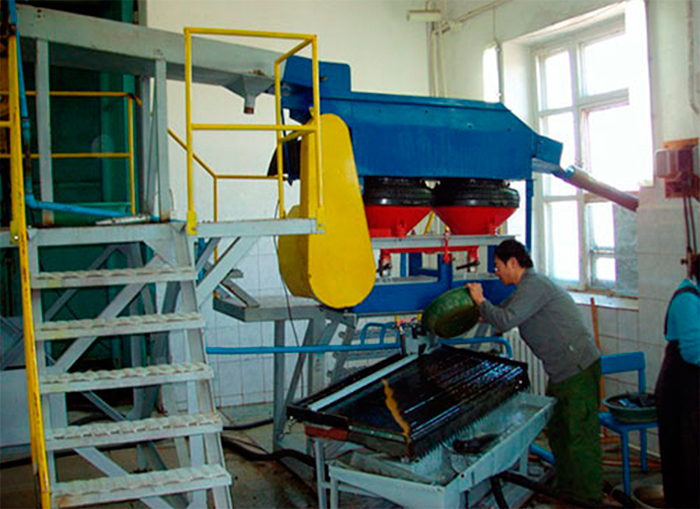

Общий вид ШДУ-1 на предприятии

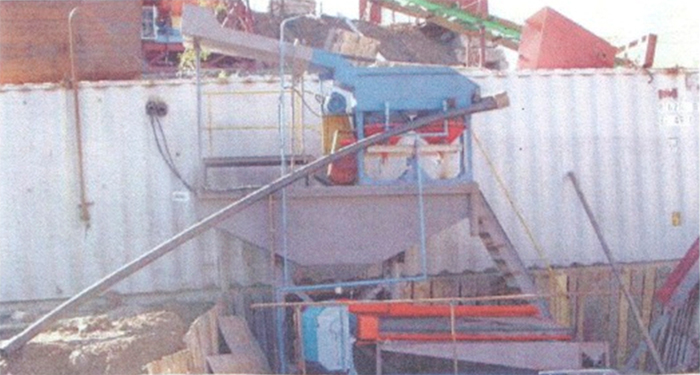

Общий вид ШДУ-2 в стационарном помещении

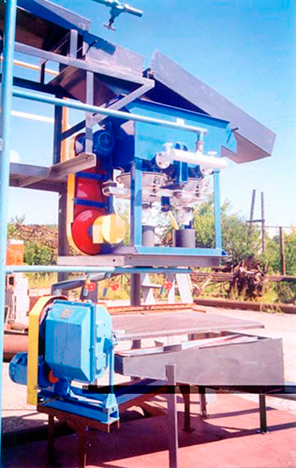

Общий вид ШДУ-2 в составе промприбора

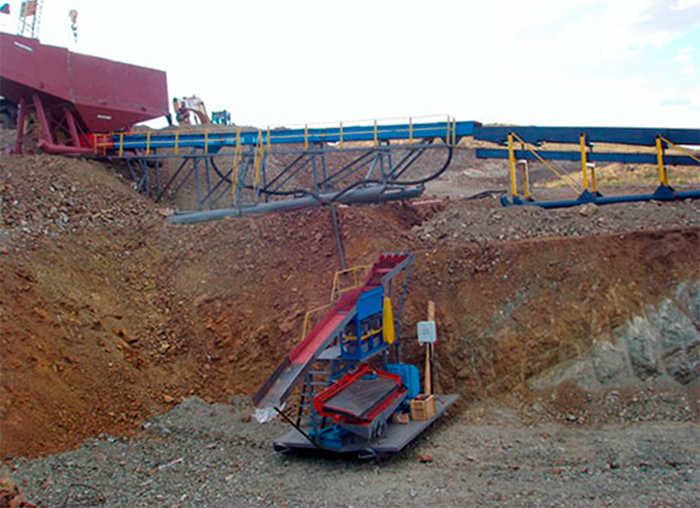

Шлиходоводочная установка ШДУ-2 в полевых условиях при самотечной подаче
шлюзных и отсадочных концентратов на доводку

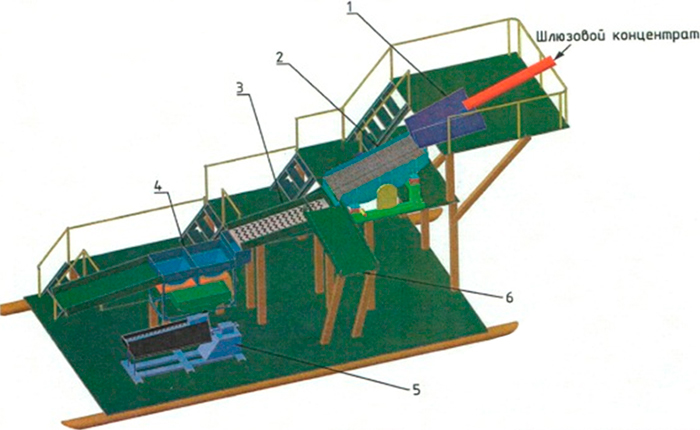

Компоновка оборудования ШДУ-2 с самотечной подачей шлюзного концентрата
крупностью мельче 20 мм

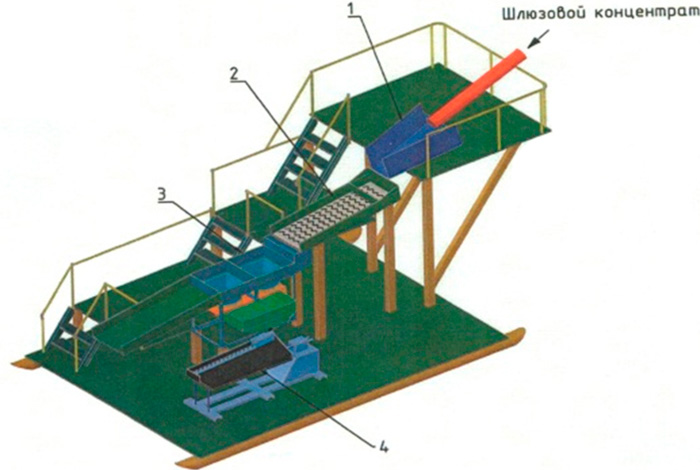

Компоновка оборудования ШДУ-2 с самотечной подачей шлюзного концентрата
крупностью мельче 100 мм

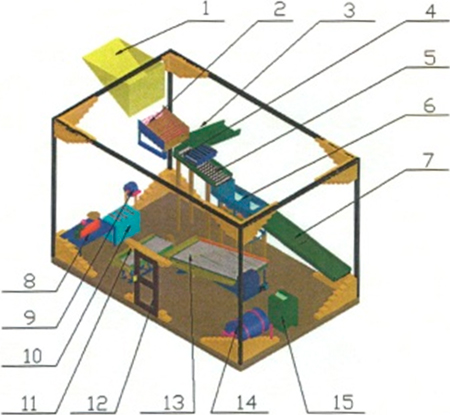

Схема шлифоводочной установки ШДУ-2 полной комплектации

1. Загрузочный бункер; 2. Виброгрохот; 3. Хвостовой желоб; 4. Магнитный сепаратор; 5. Шлюз-питатель; 6. Отсадочная машина; 7. Хвостовой желоб; 8. Сухой магнитный сепаратор; 9. Мокрый магнитный сепаратор; 10. Печь сушильная; 11. Стол концентрационный; 12. Входная дверь; 13. Стол концентрационный; 14. Мельница; 15. Дробилка.


Схема размещения ШДУ-2 в 20-тонном контейнере с самотечной подачей шлюзового концентрата крупностью до 20 мм на подводку

Отсадочные машины

Центробежная отсадочная машина (ЦОМ)

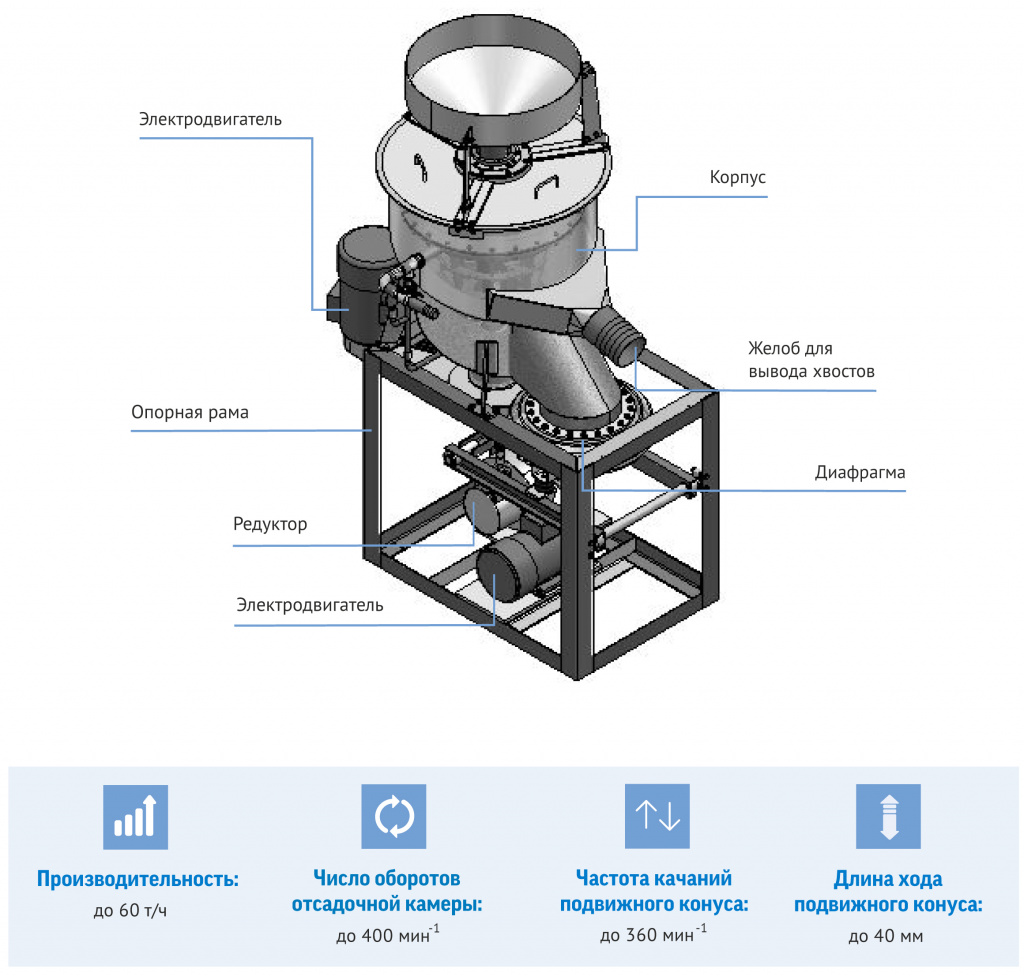

Центробежная отсадочная машина (ЦОМ)
Предназначена для обогащения измельченных золотосодержащих руд, песков и другого сырья методом отсадки в центробежном поле.
Конструкция машины предусматривает сочетание центробежного ускорения, получаемого обогащаемым материалом за счет вращения отсадочной камеры и возвратно-поступательных движений подвижного конуса машины.

Концентрационные столы

Концентрационные столы

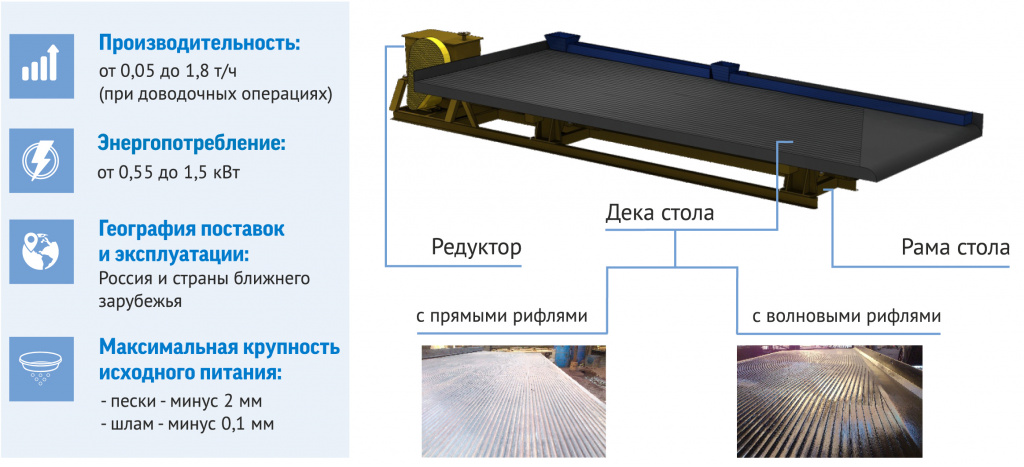

Предназначены для выделения из измельченной рудной массы тяжелых цветных металлов (платина, золото, серебро) или тяжелых металлосодержащих минералов в лабораторных и промышленных условиях, а также используются для обогащения золотосодержащих песков в полевых условиях старательских работ по добыче золота. Принцип действия основан на разделении зерен минералов, обладающих различным удельным весом в слое смывной воды, текущей по наклонной поверхности деки, совершающей не равноускоренные возвратно-поступательные движения.

Варианты исполнения: левое и правое

Эскизы некоторых дек концентрационных столов:

Эскизы дек концентрационных столов
