Изготовление и поставка промприборов «под ключ»

  • оказание инжиниринговых услуг по вводу промприборов в промышленную эксплуатацию;
  • проведение пуско-наладочных работ;
  • настройка технологических режимов работы обогатительного оборудования;
  • проведение поузловых и балансовых опробований;
  • обучение персонала правилам обслуживания обогатительного оборудования.

Виды промприборов

Выбор рационального типа промприбора (со шлюзовой, отсадочной, комбинированной или развитой технологиями обогащения песков) определяется с учетом вещественного состава песков, их промывистости, содержания глины, гранулометрической характеристики, ситового состава ценного компонента и его морфологии. Компоновка обогатительного оборудования осуществляется в зависимости от рельефа местности. Все промприборы оснащаются новейшим оборудованием: отсадочными машинами, гидроциклонами, песковыми и водяными насосами, трансформаторными подстанциями, тиристорами и частотными системами регулирования электроприводов, а также средствами автоматизированного управления.

Техническая характеристика промприборов

Производительность промприбора по твердому, м³/ч 50 100 200 400 600
Бункер-питатель
Принцип действия возвратно-поступательный
Производительность, т/ч, не менее 100 400 400 800 1100
Барабанный грохот
Производительность, м³/ч, не менее 50 100 200 400 550
Крупность подаваемого материала, мм, не более 300 300 300 300 300
Длина барабана, мм 8500 10500 14600 16500 23400
Диаметр барабана, мм 1300 1600 2550 2800 3200
Диаметр отверстий сеющих ставов, мм по требованию заказчика
Частота вращения барабана, мин-1 13,66 13,66 8,98 8,74 8,70
Установленная мощность, кВт 15 30 75 2×90 2×110
Отвалообразователь
Производительность, м³/ч 50 100 200 400 550
Количество звеньев, шт. 1 2 5 5 5
Ширина ленты, мм 650 800 1000 1200 1400
Скорость движения ленты, м/с 1,25 1,25 1,25 1,60 1,60

По желанию заказчика в комплектации базовых промприборов возможна поставка насосных станций производства КНР, ФРГ, РФ и др. производителей, как с дизельным, так и электрическим приводами.

Техническая характеристика промприборов

Наименование ПБШ-50 ПБО-50 ПБШ-100 ПБО-100
Бункер исходного продукта и питатель K1 K1 K2 K2
Лоток загрузочный Сварной Сварной Сварной Сварной
Бочка-грохот Длина бочки-грохота — 8,5 м
Внутренний диаметр бочки-грохота — 1,3 м
Длина бочки-грохота — 8,5 м
Внутренний диаметр бочки-грохота — 1,3 м
Длина бочки-грохота — 10,5 м
Внутренний диаметр бочки-грохота — 1,6 м
Длина бочки-грохота — 10,5 м
Внутренний диаметр бочки-грохота — 1,6 м
Опора
Передняя и задняя площадки
Уплотнительный
распределитель
Обогатительный узел Шлюзы на постаменте
(ширина×длина)
0,8×9,0 м — 6 шт.
Отсадочная машина DYTA7750-3 — 1 шт. Шлюзы на постаменте
(ширина×длина)
0,8×9,0 м — 12 шт.
Отсадочная машина DYTA7750-6 — 1 шт.
Шлюз (ширина×длина) 0,8×9,0 м — 1 шт. Шлюз (ширина×длина) 0,8×9,0 — 2 шт.
Отсадочная машина
JT1-2 — 1 шт.
Отсадочная машина
JT1-2 — 2 шт.
Концентрационный стол 4500×1830 — 1 шт. Концентрационный стол 4500×1830 — 2 шт.
Станина, бункер для материала, клапан, трубопровод Станина, бункер для материала, клапан, трубопровод
Площадка, лестница Площадка, лестница
Конвейер хвостовой
поворотный
Длина — 25 м
Ширина — 0,65 м
Длина — 25 м
Ширина — 0,65 м
Длина — 25 м
Ширина — 0,8 м
Длина — 25 м
Ширина — 0,8 м
Галечный шлюз Сварной Сварной Сварной Сварной
Насосное хозяйство IS200-150; Q=225 м³/ч
H=32,5 м; 45 кВт.
IS200-150; Q=225 м³/ч H=32,5 м; 45 кВт 250S-65
Q=485 м³/ч
H=62,5 м
132 кВт
250S-65
Q=485 м³/ч
H=62,5 м
132 кВт
IS200-150; Q=374 м³/ч
H=17,5 м; 30 кВт
IS200-150; Q=374 м³/ч H=17,5 м; 30 кВт 250S-24; Q=485 м³/ч
H=24 м; 45 кВт
250S-24; Q=485 м³/ч
H=24 м; 45 кВт
Трубопровод Трубопровод Трубопровод Трубопровод
Электросистема Комплект Комплект Комплект Комплект

1. Обогатительный комплекс в составе гидромониторной и гидровашгердной установок, промывочного прибора ПГШИ-50 и шлиходоводочной установки ШДУ-2М1

  • гидромониторная установка;
  • гидровашгердная установка для дезинтеграции и классификации;
  • промывочный прибор ПГШИ-50 (промприбор гидравлический со шлюзовой технологией обогащения Иргиредмета производительностью 50 м³/ч);
  • насосное хозяйство;
  • электросистема.

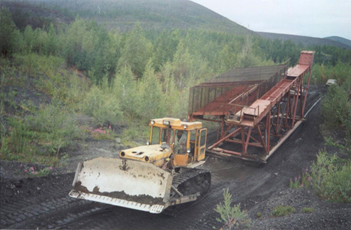

Описание: C:\Users\EHvan\Desktop\ОТ 2 лаборатории\фото технологии\Рисунок9.jpg
Промприбор ПГШИ-50 в транспортном положении

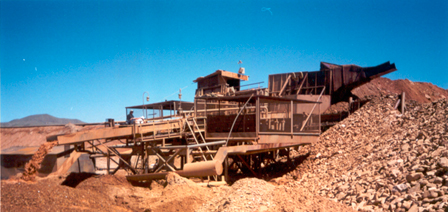

Описание: C:\Users\EHvan\Desktop\ОТ 2 лаборатории\фото технологии\12.JPG
Промприбор ПГШИ-50 с вашгердной подачей песков на обогащение (Африка)

Описание: C:\Users\EHvan\Desktop\ОТ 2 лаборатории\фото технологии\P1010358.JPG

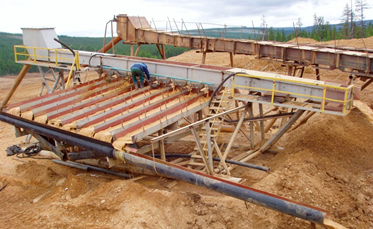

Промприбор ПГШИ-50 с землесосной подачей песков на обогащение (Якутия)

2. Обогатительный комплекс в составе гидромониторной и гидровашгердной установок, промывочного прибора ПГШИ-100 и шлиходоводочной установки ШДУ-2М1

  • гидромониторная установка;
  • гидровашгердная установка для дезинтеграции и классификации песков;
  • промывочный прибор ПГШИ-100 (промприбор гидравлический со шлюзовой технологией обогащения Иргиредмета производительностью 100 м³/ч);
  • насосное хозяйство;
  • электросистема.

Описание: C:\Users\EHvan\Desktop\ОТ 2 лаборатории\фото технологии\ддлодл.png
Промприбор ПГШИ-100 с вашгердной подачей песков на обогащение (Монголия)

3. Промывочный прибор ПБШ-50 (промприбор бочечный со шлюзовой технологией обогащения производительностью 50 м³/ч)

  • бункер исходного продукта и питатель;
  • лоток загрузочный;
  • барабанный грохот с системой высоконапорного размыва;
  • шлюзы мелкого наполнения — 4–8 шт.;
  • конвейер хвостовой поворотный;
  • галечный лоток;
  • шлиходоводочная установка ШДУ-2М1 (по желанию заказчика);
  • насосное хозяйство;
  • электросистема;

4. Промывочный прибор ПБШ-100 (промприбор бочечный со шлюзовой технологией обогащения производительностью 100 м³/ч):

  • бункер исходного продукта и питатель;
  • лоток загрузочный;
  • барабанный грохот с системой высоконапорного размыва;
  • шлюзы мелкого наполнения — 6–12 шт.;
  • конвейер хвостовой поворотный;
  • галечный лоток;
  • шлиходоводочная установка ШДУ-2М1 (по желанию заказчика);
  • насосное хозяйство;
  • электросистема.

Описание: \\iomega\users$\psv\Desktop\ДЛЯ РЕКЛАМЫ ИКЦ\ПБШ-100.jpg

5. Промывочный прибор ПБШ-200 (промприбор бочечный со шлюзовой технологией обогащения производительностью 200 м³/ч)

  • бункер исходного продукта и питатель;
  • лоток загрузочный;
  • барабанный грохот с системой высоконапорного размыва;
  • шлюзы мелкого наполнения — 10–20 шт.;
  • конвейер хвостовой поворотный;
  • галечный лоток;
  • шлиходоводочная установка ШДУ-2М1 (по желанию заказчика);
  • насосное хозяйство;
  • электросистема.

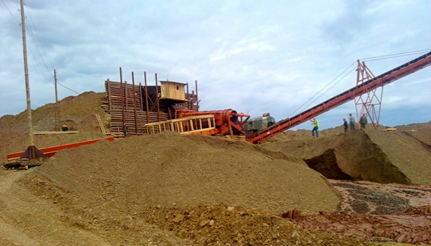

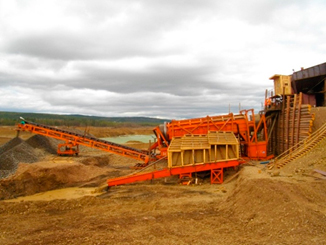

Описание: \\iomega\users$\psv\Desktop\Реклама КЦ\фото\ПБШ-200 в работе.JPG
Промприбор ПБШИ-200 на месторождении «Артель старателей «Амур»

6. Промывочные приборы ПБШ-400 и ПБШ-600 (промприборы бочечные со шлюзовой технологией обогащения производительностью 400 и 600 м³/ч соответственно)

  • бункер исходного продукта и питатель;
  • лоток загрузочный;
  • барабанный грохот с высоконапорным размывом;
  • шлюзы мелкого наполнения (количество уточняется при заказе);
  • конвейер хвостовой поворотный;
  • галечный лоток;
  • шлиходоводочная установка ШДУ-5М1 (по желанию заказчика);
  • насосное хозяйство;
  • электросистема.

7. Промывочный прибор ПБО-50 (промприбор бочечный с отсадочной технологией обогащения производительностью 50 м³/ч)

  • бункер исходного продукта и питатель;
  • лоток загрузочный;
  • барабанный грохот с системой высоконапорного размыва;
  • отсадочная машина DYTA7750-3 — 1 шт.;
  • отсадочная машина JT1-2 — 1 шт.;
  • концентрационный стол BY4500×1830 — 1 шт.;
  • конвейер хвостовой поворотный;
  • галечный лоток;
  • насосное хозяйство;
  • электросистема.

8. Промывочный прибор ПБО-100 (промприбор бочечный с отсадочной технологией обогащения производительностью 100 м³/ч)

  • бункер исходного продукта и питатель;
  • лоток загрузочный;
  • барабанный грохот с системой высоконапорного размыва;
  • отсадочная машина DYTA7750-6 — 1 шт.;
  • отсадочная машина JT1-2 — 2 шт.;
  • концентрационный стол BY4500×1830 — 2 шт.;
  • конвейер хвостовой поворотный;
  • галечный лоток;
  • насосное хозяйство;
  • электросистема.

9. Промывочные приборы ПБО-200, ПБО-400 и ПБО-600 (промприборы бочечные с отсадочной технологией обогащения производительностью 200, 400 и 600 м³/ч соответственно)

  • бункер исходного продукта и питатель;
  • лоток загрузочный;
  • барабанный грохот с системой высоконапорного размыва;
  • отсадочная машина типа DYTA (количество уточняется при заказе);
  • отсадочная машина типа JT (количество уточняется при заказе);
  • концентрационный стол типа BY (количество уточняется при заказе);
  • конвейер хвостовой поворотный;
  • галечный лоток;
  • насосное хозяйство;
  • электросистема.

10. Скрубенный промприбор СБПШ-50 (-100), СПО-50 (-100), бесскруберный промприбор ПГОИ-50 (-100)

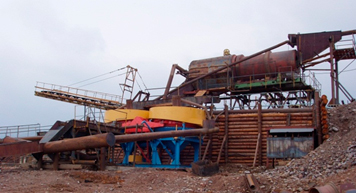

Описание: C:\Users\EHvan\Desktop\ОТ 2 лаборатории\Фото общие\1.JPG
Скрубберный промприбор СПО-100 с использованием отсадочных машин «Труд-12»

Описание: C:\Users\EHvan\Desktop\ОТ 2 лаборатории\Фото общие\ПГОИ-100-2.BMP
Бесскрубберный промприбор ПГО-100 с использованием отсадочных машин типа МОД

Описание: C:\Users\EHvan\Desktop\ОТ 2 лаборатории\фото технологии\P9111556.JPG
Скрубберный промприбор СБПШ-100 с двухстадиальной шлюзовой технологией и шлиходоводочной установкой ШДУ-2 (Монголия)

11.Скрубберно-бочечный промприбор с развитой центробежно-гравитационной технологией ПБСР-50 (-100), промприбор с развитой центробежной технологией ПЦРТ-50 (-100)

Описание: C:\Users\EHvan\Desktop\ОТ 2 лаборатории\фото технологии\Рисунок5.jpg
Скрубберно-бочечный промприбор с развитой центробежно-гравитационной технологией обогащения песков производительностью до 100 м³/ч (ПБСР-100)


Промприбор с развитой центробежной технологией извлечения золота на Тамбовском месторождении коры выветривания (ПЦРТ-50)

12.Промприборы для комбинированной технологии обогащения СПК-50 (-100), КОУ-50 (-100)

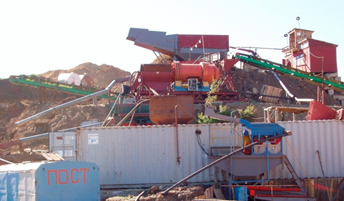

Описание: C:\Users\EHvan\Desktop\ОТ 2 лаборатории\фото технологии\P2030451.JPG
Обогатительный комплекс с комбинированной технологией обогащения производительностью до 50 м³/ч (СПК-50)

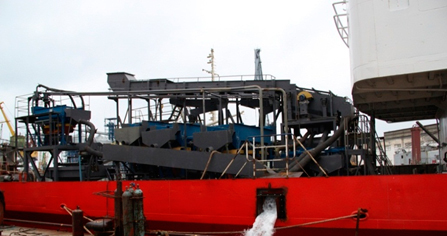

Описание: C:\Users\EHvan\Desktop\ОТ 2 лаборатории\фото технологии\IMG_0307.jpg
Обогатительная установка на плавсредстве с комбинированной технологией обогащения песков для извлечения драгметаллов и драгкамней (КОУ-50)
